Prometheus 离线部署完全指南：从 Chart 导出到镜像打包

前言

在成功部署 Grafana 之后，我们需要为其配置数据源。Prometheus 作为最流行的监控系统，是 Grafana 的天然搭档。然而，在内网环境中，我们同样需要提前准备好 Prometheus 的离线部署包。

本文完整记录了 Prometheus Helm Chart 离线包的制作过程，包含：

Chart 拉取与依赖处理
镜像版本修复（Chart 中的 appVersion 与实际镜像 tag 不一致的坑）
values 配置
镜像导出
内网部署与验证

环境说明

项目	信息
操作系统	Ubuntu 22.04 / CentOS 7
Kubernetes	1.25+
Helm 版本	v3.14.0+
Chart 版本	prometheus-25.27.0
Prometheus 版本	v2.54.1
容器运行时	containerd

第一部分：拉取 Prometheus Chart

1.1 添加 Helm 仓库

bash

# 添加 Prometheus 社区仓库
helm repo add prometheus-community https://prometheus-community.github.io/helm-charts
helm repo update

1.2 查看可用版本

bash

# 搜索 Chart 版本
helm search repo prometheus-community/prometheus

1.3 拉取 Chart

bash

# 拉取指定版本（以 25.27.0 为例）
helm pull prometheus-community/prometheus --version 25.27.0

# 或拉取最新版本
helm pull prometheus-community/prometheus

# 解压查看
tar -zxvf prometheus-25.27.0.tgz
cd prometheus/

第二部分：处理 Chart 依赖

2.1 查看依赖信息

bash

cat Chart.yaml | grep -A 20 "dependencies:"

输出示例：

yaml

dependencies:
- condition: alertmanager.enabled
  name: alertmanager
  repository: https://prometheus-community.github.io/helm-charts
  version: 1.12.*
- condition: kube-state-metrics.enabled
  name: kube-state-metrics
  repository: https://prometheus-community.github.io/helm-charts
  version: 5.25.*
- condition: prometheus-node-exporter.enabled
  name: prometheus-node-exporter
  repository: https://prometheus-community.github.io/helm-charts
  version: 4.39.*
- condition: prometheus-pushgateway.enabled
  name: prometheus-pushgateway
  repository: https://prometheus-community.github.io/helm-charts
  version: 2.14.*

2.2 下载所有依赖

bash

# 下载依赖到 charts/ 目录
helm dependency update .

# 查看下载的依赖
ls -la charts/
# alertmanager-1.12.0.tgz
# kube-state-metrics-5.25.0.tgz
# prometheus-node-exporter-4.39.0.tgz
# prometheus-pushgateway-2.14.0.tgz

2.3 重新打包（含所有依赖）

bash

cd ..
helm package prometheus/
# 生成 prometheus-25.27.0.tgz（包含所有子 Chart）

第三部分：镜像版本问题 —— 关键坑点

3.1 问题发现

查看子 Chart 的 appVersion：

bash

cat prometheus/charts/prometheus-node-exporter/Chart.yaml | grep appVersion
# appVersion: 1.8.2

cat prometheus/charts/kube-state-metrics/Chart.yaml | grep appVersion
# appVersion: 2.13.0

3.2 问题分析

组件	Chart 中 appVersion	Docker Hub/Quay.io 实际 tag	是否一致
prometheus-node-exporter	`1.8.2`	`v1.8.2`	缺少 `v` 前缀
kube-state-metrics	`2.13.0`	`v2.13.0`	缺少 `v` 前缀

关键问题：Chart 中的 appVersion 不带 v 前缀，但镜像仓库中的 tag 带 v。如果直接使用默认值，部署时会拉取不存在的镜像。

3.3 解决方案：创建自定义 values 文件

cat > prometheus-values.yaml <<'EOF'
# 全局配置
global:
  scrape_interval: 15s

# 禁用不需要的组件（内网环境精简部署）
alertmanager:
  enabled: false
  image:
    repository: prometheus/alertmanager
    tag: v0.27.0
    pullPolicy: IfNotPresent

# 禁用不需要的组件（内网环境精简部署）
prometheus-pushgateway:
  enabled: false
  image:
    repository: prometheus/pushgateway
    tag: v1.9.0
    pullPolicy: IfNotPresent

# 修复 Node Exporter 镜像 tag
prometheus-node-exporter:
  enabled: true
  image:
    repository: prometheus/node-exporter
    tag: v1.8.2          # 带 v 前缀
    pullPolicy: IfNotPresent

# 修复 kube-state-metrics 镜像 tag
kube-state-metrics:
  enabled: true
  image:
    repository: kube-state-metrics/kube-state-metrics
    tag: v2.13.0         # 带 v 前缀
    pullPolicy: IfNotPresent

# Prometheus Server 配置
server:
  persistentVolume:
    enabled: false       # 测试环境不持久化
  image:
    repository: quay.io/prometheus/prometheus
    tag: v2.54.1
    pullPolicy: IfNotPresent
EOF

第四部分：验证 Chart 配置

4.1 渲染模板，查看镜像地址

bash

helm template test ./prometheus/ -n monitoring \
  -f prometheus-values.yaml \
  | grep -E "image:" | sort -u

4.2 预期输出

yaml

image: "quay.io/prometheus-operator/prometheus-config-reloader:v0.76.0"
image: "quay.io/prometheus/alertmanager:v0.27.0"
image: "quay.io/prometheus/prometheus:v2.54.1"
image: "quay.io/prometheus/pushgateway:v1.9.0"
image: quay.io/prometheus/node-exporter:v1.8.2
image: registry.k8s.io/kube-state-metrics/kube-state-metrics:v2.13.0

注意：prometheus-config-reloader 是 ConfigMap 热加载的 sidecar 容器，需要额外拉取。

4.3 验证没有重复 registry

bash

helm template test ./prometheus/ -n monitoring \
  -f prometheus-values.yaml \
  | grep "image:" | grep "quay.io/quay.io"

# 如果没有输出，说明配置正确

第五部分：拉取并保存镜像

5.1 完整的镜像列表

组件	镜像地址	用途
Prometheus	`quay.io/prometheus/prometheus:v2.54.1`	主服务
Node Exporter	`quay.io/prometheus/node-exporter:v1.8.2`	节点指标采集
kube-state-metrics	`registry.k8s.io/kube-state-metrics/kube-state-metrics:v2.13.0`	K8s 资源状态
Alertmanager	`quay.io/prometheus/alertmanager:v0.27.0`	告警管理
Pushgateway	`quay.io/prometheus/pushgateway:v1.9.0`	指标推送网关
Config Reloader	`quay.io/prometheus-operator/prometheus-config-reloader:v0.76.0`	配置热加载

5.2 一键拉取并保存镜像

bash

#!/bin/bash
# 拉取并保存所有镜像

mkdir -p images

images=(
  "quay.io/prometheus/prometheus:v2.54.1"
  "quay.io/prometheus/node-exporter:v1.8.2"
  "registry.k8s.io/kube-state-metrics/kube-state-metrics:v2.13.0"
  "quay.io/prometheus/alertmanager:v0.27.0"
  "quay.io/prometheus/pushgateway:v1.9.0"
  "quay.io/prometheus-operator/prometheus-config-reloader:v0.76.0"
)

for image in "${images[@]}"; do
    echo ">> 拉取: $image"
    docker pull $image
    tar_name=$(echo $image | tr '/' '_' | tr ':' '_').tar
    echo ">> 保存: images/$tar_name"
    docker save $image -o images/$tar_name
done

echo "✅ 镜像导出完成！"
ls -lh images/

第六部分：组织离线包目录

6.1 最终目录结构

prometheus-offline-25.27.0/
├── prometheus-25.27.0.tgz          # Helm Chart 包（含所有依赖）
├── prometheus/                      # 源码目录（可选）
│   ├── Chart.yaml
│   ├── values.yaml
│   ├── templates/
│   └── charts/                      # 依赖子 Chart
│       ├── alertmanager-1.12.0.tgz
│       ├── kube-state-metrics-5.25.0.tgz
│       ├── prometheus-node-exporter-4.39.0.tgz
│       └── prometheus-pushgateway-2.14.0.tgz
├── prometheus-values.yaml           # 自定义配置
├── images/
│   ├── quay.io_prometheus_alertmanager_v0.27.0.tar
│   ├── quay.io_prometheus_node-exporter_v1.8.2.tar
│   ├── quay.io_prometheus_prometheus_v2.54.1.tar
│   ├── quay.io_prometheus_pushgateway_v1.9.0.tar
│   ├── quay.io_prometheus-operator_prometheus-config-reloader_v0.76.0.tar
│   └── registry.k8s.io_kube-state-metrics_kube-state-metrics_v2.13.0.tar
├── README.md                        # 部署说明
└── install.sh                       # 一键安装脚本
└── import-images.sh                 # 工作节点专用镜像导入脚本

6.2 创建部署说明

bash

cat > README.md <<'EOF'
# Prometheus 离线部署包 v25.27.0

## 文件说明
- `prometheus-25.27.0.tgz` - Helm Chart 包
- `prometheus-values.yaml` - 自定义配置
- `images/` - 容器镜像目录

## 部署要求
- Kubernetes 集群 1.19+
- containerd 或 Docker 运行时
- Helm 3.0+

## 快速部署

### 方式一：一键安装
```bash
./install.sh
```

### 方式二：手动部署

#### 1. 导入镜像
```bash
ctr -n k8s.io images import images/*.tar
```

#### 2. 安装 Chart
```bash
helm install prometheus ./prometheus-25.27.0.tgz \\
  -n monitoring \\
  -f prometheus-values.yaml
```

#### 3. 验证
```bash
kubectl get pods -n monitoring
kubectl port-forward -n monitoring svc/prometheus-server 9090:80
```

## 版本信息
- Prometheus: v2.54.1
- Node Exporter: v1.8.2
- kube-state-metrics: v2.13.0
- Helm Chart: 25.27.0
EOF

6.3 创建一键安装脚本

bash

cat > install.sh <<'EOF'
#!/bin/bash
# Prometheus 离线一键安装脚本
# 支持 containerd 和 Docker

set -e

NAMESPACE=${1:-monitoring}
RELEASE_NAME=${2:-prometheus}

echo ">> 创建命名空间..."
kubectl create namespace $NAMESPACE --dry-run=client -o yaml | kubectl apply -f -

echo ">> 导入镜像..."
if command -v ctr &> /dev/null; then
    echo ">> 使用 containerd..."
    for img in images/*.tar; do
        echo "  导入: $img"
        ctr -n k8s.io images import $img
    done
elif command -v docker &> /dev/null; then
    echo ">> 使用 Docker..."
    for img in images/*.tar; do
        echo "  导入: $img"
        docker load -i $img
    done
else
    echo "❌ 未检测到 containerd 或 Docker"
    exit 1
fi

echo ">> 安装 Prometheus..."
helm install $RELEASE_NAME ./prometheus-25.27.0.tgz \
  -n $NAMESPACE \
  -f prometheus-values.yaml

echo ">> 等待 Pod 就绪..."
kubectl wait --for=condition=ready pod -l app.kubernetes.io/name=prometheus -n $NAMESPACE --timeout=120s

echo ""
echo "✅ Prometheus 部署成功！"
echo ""
echo "访问方式："
echo "  kubectl port-forward -n $NAMESPACE svc/prometheus-server 9090:80"
echo "  然后浏览器访问 http://localhost:9090"
EOF

chmod +x install.sh

6.4 创建镜像导入脚本（为多节点 Kubernetes 集群提供）

当 Kubernetes 集群存在多个节点时，我们需要上传离线包 prometheus-offline-25.27.0.tar.gz 到工作节点（也就是非常控制平面节点）解压离线包后只需要执行 import-images.sh 脚本，仅仅导入镜像即可，其它不需要操作！

bash

cat > import-images.sh <<'EOF'
#!/bin/bash
# 导入镜像到当前节点

set -e

echo ">> 导入镜像..."
if command -v ctr &> /dev/null; then
    echo ">> 使用 containerd..."
    for img in images/*.tar; do
        echo "  导入: $img"
        sudo ctr -n k8s.io images import "$img"
    done
elif command -v docker &> /dev/null; then
    echo ">> 使用 Docker..."
    for img in images/*.tar; do
        echo "  导入: $img"
        sudo docker load -i "$img"
    done
else
    echo "❌ 未检测到 containerd 或 Docker"
    exit 1
fi

echo "✅ 镜像导入完成！"
EOF

chmod +x import-images.sh

6.5 打包交付

bash

tar -czf prometheus-offline-25.27.0.tar.gz ./prometheus-offline-25.27.0
ls -lh prometheus-offline-25.27.0.tar.gz

第七部分：内网部署与验证

7.1 多节点部署说明

⚠️ 多节点集群特别提醒：
如果您的 Kubernetes 集群有多个工作节点，请务必按以下顺序操作，否则 Pod 调度到未导入镜像的节点时会因镜像拉取失败而导致启动异常（ImagePullBackOff / ErrImagePull）。
推荐工作流：
bash
# 步骤 1：在所有工作节点上导入镜像
# 将离线包复制到每个工作节点，解压后执行：
./import-images.sh

# 步骤 2：在控制平面节点上执行完整安装
# 解压离线包后执行：
./install.sh
为什么这样做？
import-images.sh 仅导入镜像，不执行 Helm 安装
确保所有节点都已准备好镜像，Kubernetes 调度器可以将 Pod 调度到任意节点
避免因节点无法访问外网镜像仓库（如 registry.k8s.io、quay.io）而导致的 ImagePullBackOff

7.2 部署

bash

# 1. 解压离线包
tar -xzf prometheus-offline-25.27.0.tar.gz
cd prometheus-offline-25.27.0/

# 2. 执行一键安装
./install.sh

### 7.1 部署

```bash
# 1. 解压
tar -xzf prometheus-offline-25.27.0.tar.gz
cd prometheus-offline-25.27.0/

# 2. 一键安装
./install.sh

# 或指定命名空间
./install.sh my-monitoring my-prometheus

7.3 验证部署

bash

# 查看 Pod 状态
kubectl get pods -n monitoring

# 预期输出：
# NAME                                    READY   STATUS    RESTARTS   AGE
# prometheus-kube-state-metrics-xxx       1/1     Running   0          30s
# prometheus-node-exporter-xxx            1/1     Running   0          30s
# prometheus-server-xxx                   2/2     Running   0          30s

# 查看 Service
kubectl get svc -n monitoring

# 端口转发访问 Prometheus UI
kubectl port-forward -n monitoring svc/prometheus-server 9090:80

# 浏览器访问 http://localhost:9090

7.4 验证指标采集

bash

# 在 Prometheus UI 中查询
# 输入：up
# 应该能看到所有 targets 的状态

# 或使用 API 查询
curl http://localhost:9090/api/v1/query?query=up

第八部分：在 Grafana 中添加 Prometheus 数据源

8.1 获取 Prometheus 服务地址

bash

# 集群内访问
kubectl get svc -n monitoring prometheus-server
# URL: http://prometheus-server.monitoring.svc.cluster.local:80

# 或使用 NodePort 暴露
kubectl patch svc prometheus-server -n monitoring -p '{"spec":{"type":"NodePort"}}'
kubectl get svc -n monitoring prometheus-server
# 访问：http://<NodeIP>:<NodePort>

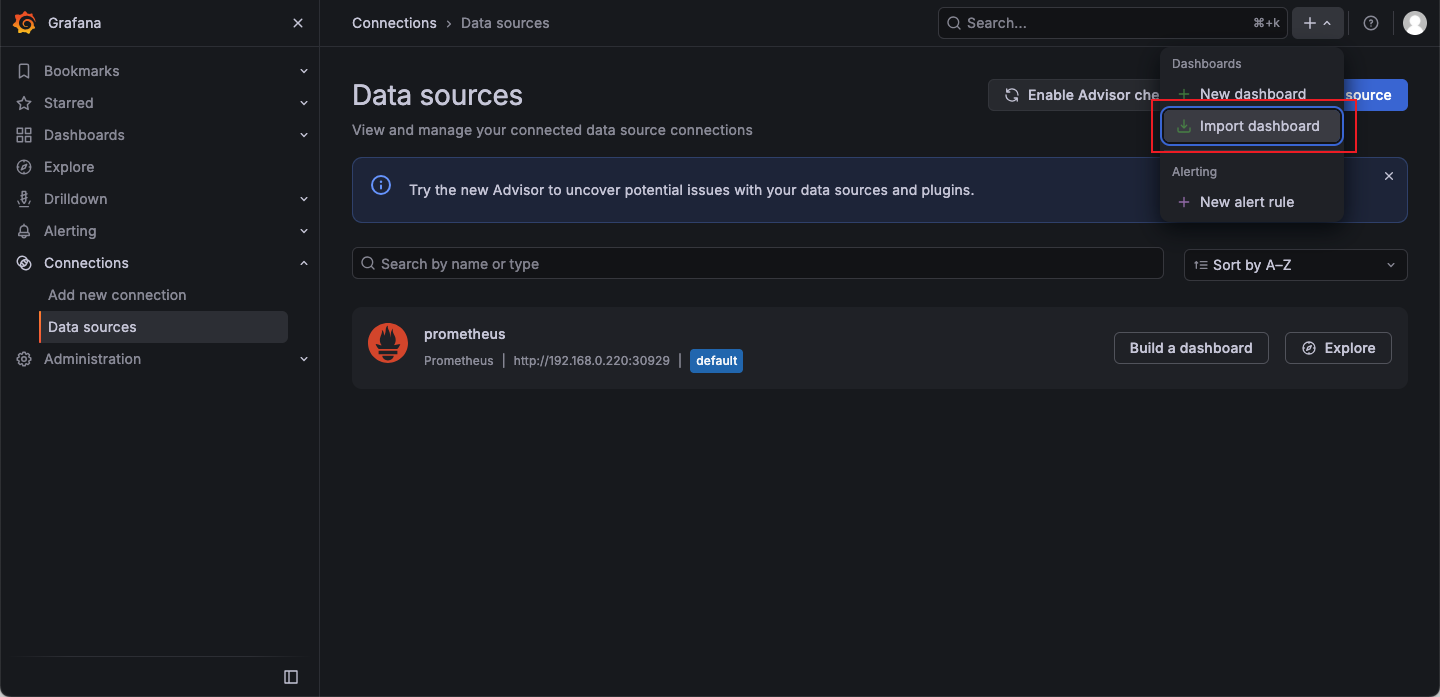

8.2 在 Grafana 中添加数据源

登录 Grafana：http://<Grafana-IP>:3000
左侧菜单 → Configuration → Data Sources
点击 Add data source → 选择 Prometheus
配置：

Name：Prometheus
URL：http://prometheus-server.monitoring.svc.cluster.local:80

点击 Save & Test

8.3 导入 Kubernetes 监控仪表盘

Dashboard ID	名称	说明
315	Kubernetes Cluster Monitoring	集群整体状态
1860	Node Exporter	节点资源监控
17092	Kubernetes Persistent Volumes	PVC/PV 监控

bash

# 在 Grafana 中

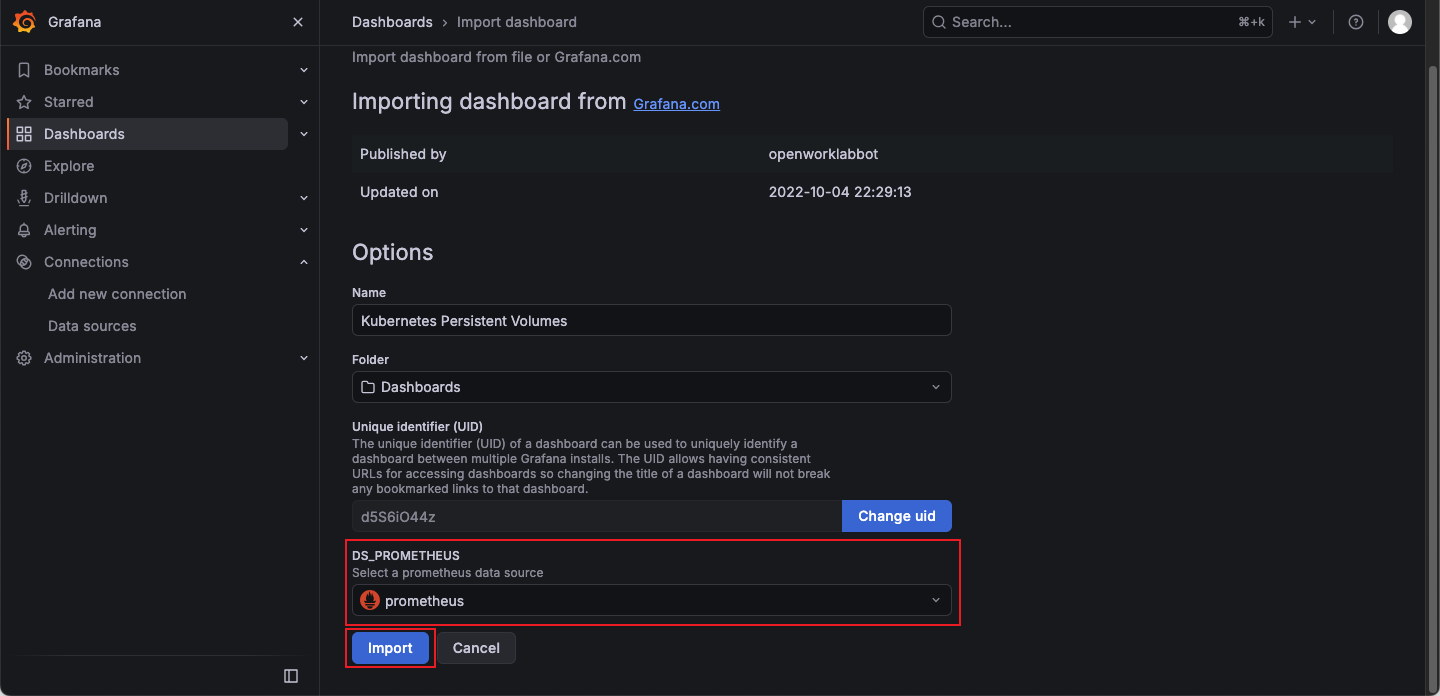

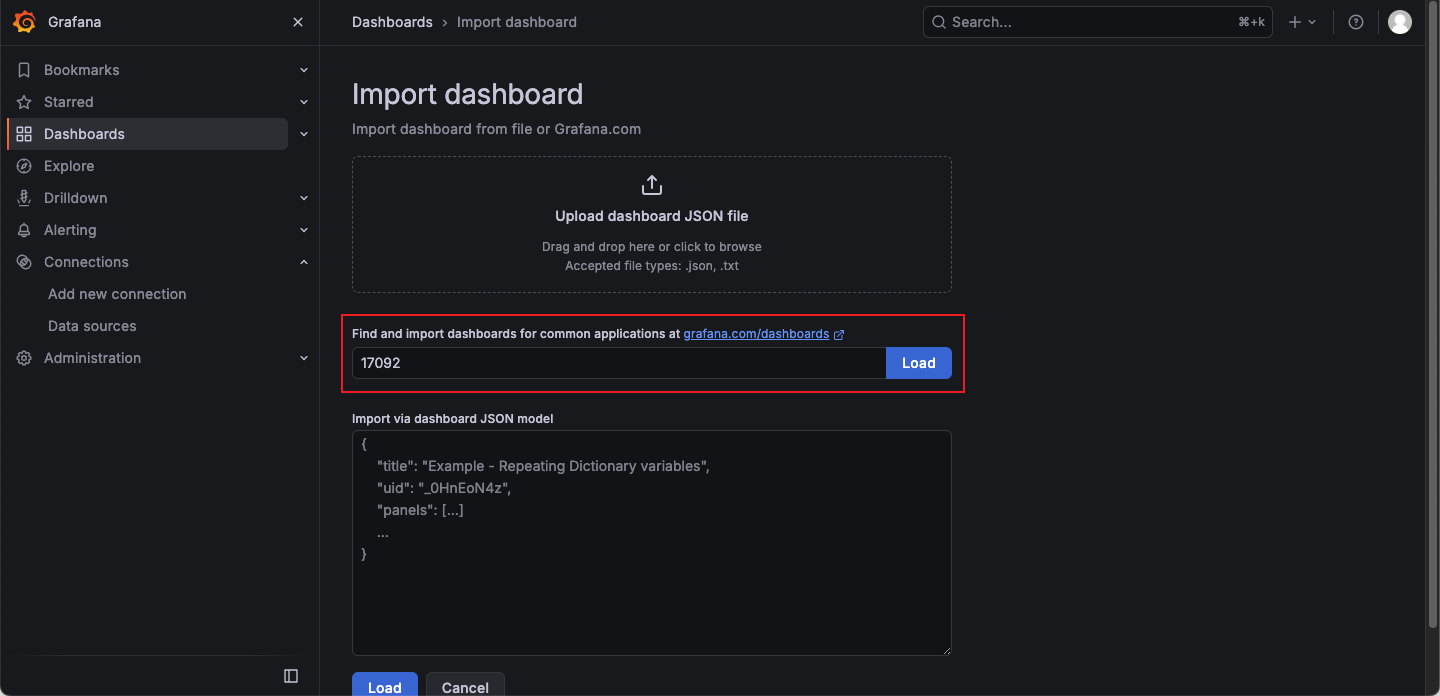

# 左侧 + → Import dashboard → 输入 Dashboard ID
# 选择 Prometheus 数据源 → Import

8.4 导入 Kubernetes Persistent Volumes 数据示例

第九部分：踩坑总结

问题	原因	解决方案
Chart 中镜像 tag 与实际不一致	`appVersion: 1.8.2` 但镜像 tag 是 `v1.8.2`	在 values.yaml 中显式指定 `tag: v1.8.2`
渲染后镜像地址重复	`repository` 包含了 registry	改为 `repository: prometheus/node-exporter`，配合 `global.imageRegistry`
遗漏 `config-reloader` 镜像	默认未关注 sidecar 容器	`helm template` 查看所有镜像后补充拉取
内网部署时镜像拉取失败	未导入镜像到 containerd	使用 `ctr -n k8s.io images import` 导入

结语

通过本文，您已经掌握了：

✅ 如何拉取 Prometheus Chart 并处理依赖
✅ 如何识别和修复 Chart 中镜像 tag 与实际不一致的问题
✅ 如何导出所有需要的镜像（包括 sidecar 容器）
✅ 如何组织生产级的离线部署包
✅ 如何在内网环境一键部署 Prometheus
✅ 如何在 Grafana 中添加 Prometheus 数据源

制作 Prometheus 离线包的核心要点：

Chart 依赖必须通过 helm dependency update 下载
镜像 tag 需要逐个确认，不能完全依赖 appVersion
使用 helm template 渲染验证所有镜像地址
镜像和 Chart 缺一不可

相关资源：

附件：资源下载

若您不想自行制作离线包，可直接下载已制作好的完整离线资源包，包含本文档所述的全部 Helm Chart、容器镜像、配置文件和安装脚本。

资源	下载链接	说明
离线包文件	prometheus-offline-25.27.0.tar.gz	Prometheus v25.27.0 完整离线资源包，约 182 MiB（约 191 MB；文件大小因操作系统显示标准而异）
SHA256 校验和	prometheus-offline-25.27.0.tar.gz.sha256	用于校验离线包完整性，确保文件未被损坏

使用建议

下载离线包后，建议先使用 sha256sum -c prometheus-offline-25.27.0.tar.gz.sha256 校验文件完整性。
将压缩包传输至目标内网服务器的 /opt/ 目录下，然后按照本文第七部分《内网部署与验证》的步骤进行部署。
多节点 Kubernetes 集群请务必参考 7.1 多节点部署说明，先在所有工作节点导入镜像，再在控制平面执行安装。

Prometheus 离线部署完全指南：从 Chart 导出到镜像打包 ​

前言 ​

环境说明 ​

第一部分：拉取 Prometheus Chart ​

1.1 添加 Helm 仓库 ​

1.2 查看可用版本 ​

1.3 拉取 Chart ​

第二部分：处理 Chart 依赖 ​

2.1 查看依赖信息 ​

2.2 下载所有依赖 ​

2.3 重新打包（含所有依赖） ​

第三部分：镜像版本问题 —— 关键坑点 ​

3.1 问题发现 ​

3.2 问题分析 ​

3.3 解决方案：创建自定义 values 文件 ​

第四部分：验证 Chart 配置 ​

4.1 渲染模板，查看镜像地址 ​

4.2 预期输出 ​

4.3 验证没有重复 registry ​

第五部分：拉取并保存镜像 ​

5.1 完整的镜像列表 ​

5.2 一键拉取并保存镜像 ​

第六部分：组织离线包目录 ​

6.1 最终目录结构 ​

6.2 创建部署说明 ​

6.3 创建一键安装脚本 ​

6.4 创建镜像导入脚本（为多节点 Kubernetes 集群提供） ​

6.5 打包交付 ​

第七部分：内网部署与验证 ​

7.1 多节点部署说明 ​

7.2 部署 ​

7.3 验证部署 ​

7.4 验证指标采集 ​

第八部分：在 Grafana 中添加 Prometheus 数据源 ​

8.1 获取 Prometheus 服务地址 ​

8.2 在 Grafana 中添加数据源 ​

8.3 导入 Kubernetes 监控仪表盘 ​

8.4 导入 Kubernetes Persistent Volumes 数据示例 ​

第九部分：踩坑总结 ​

结语 ​

附件：资源下载 ​

Prometheus 离线部署完全指南：从 Chart 导出到镜像打包

前言

环境说明

第一部分：拉取 Prometheus Chart

1.1 添加 Helm 仓库

1.2 查看可用版本

1.3 拉取 Chart

第二部分：处理 Chart 依赖

2.1 查看依赖信息

2.2 下载所有依赖

2.3 重新打包（含所有依赖）

第三部分：镜像版本问题 —— 关键坑点

3.1 问题发现

3.2 问题分析

3.3 解决方案：创建自定义 values 文件

第四部分：验证 Chart 配置

4.1 渲染模板，查看镜像地址

4.2 预期输出

4.3 验证没有重复 registry

第五部分：拉取并保存镜像

5.1 完整的镜像列表

5.2 一键拉取并保存镜像

第六部分：组织离线包目录

6.1 最终目录结构

6.2 创建部署说明

6.3 创建一键安装脚本

6.4 创建镜像导入脚本（为多节点 Kubernetes 集群提供）

6.5 打包交付

第七部分：内网部署与验证

7.1 多节点部署说明

7.2 部署

7.3 验证部署

7.4 验证指标采集

第八部分：在 Grafana 中添加 Prometheus 数据源

8.1 获取 Prometheus 服务地址

8.2 在 Grafana 中添加数据源

8.3 导入 Kubernetes 监控仪表盘

8.4 导入 Kubernetes Persistent Volumes 数据示例

第九部分：踩坑总结

结语

附件：资源下载
