Kubernetes PV 监控实践：Grafana 仪表盘配置与数据展示

前言

在 Kubernetes 集群中，Persistent Volume（持久卷） 是存储有状态应用数据的核心资源。无论是数据库、消息队列还是像 APISIX 这样的网关组件，其数据持久化都依赖 PV/PVC 的稳定运行。

然而，PV 的监控往往被忽视——直到磁盘写满、Inode 耗尽，服务才突然中断。

本文手把手记录如何在 Grafana 中从零配置一个 Kubernetes Persistent Volumes 监控仪表盘，基于真实案例（APISIX etcd 数据卷），涵盖：

• Prometheus 数据源配置
• Dashboard 变量（筛选器）设置
• Panel 面板添加与数据展示
• 常见问题排障

适用场景：已有 Grafana + Prometheus + kube-state-metrics 环境的 Kubernetes 集群。

环境说明

项目	信息
Grafana 版本	13.2.0
Prometheus 版本	v2.54.1
Kubernetes	1.25+
数据源	Prometheus（已配置）
关键指标	kubelet_volume_stats_*
案例 PVC	data-apisix-etcd-0（Namespace: ingress-apisix）

第一部分：数据源与筛选器配置（Options）

在配置任何 Panel 之前，我们需要先确保 Prometheus 数据源可用，并设置 Dashboard 变量（筛选器），让用户可以灵活切换 Namespace 和 PVC。

1.1 Prometheus 数据源配置

如果您的 Grafana 中还没有添加 Prometheus 数据源：

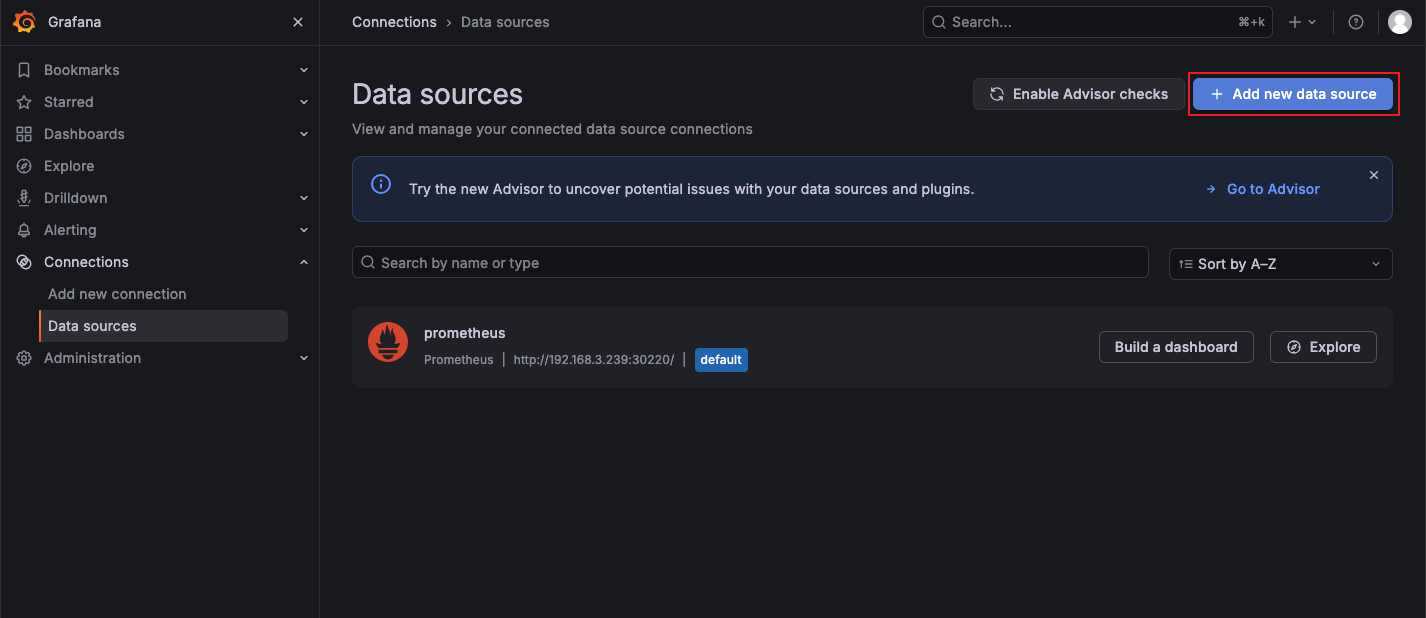

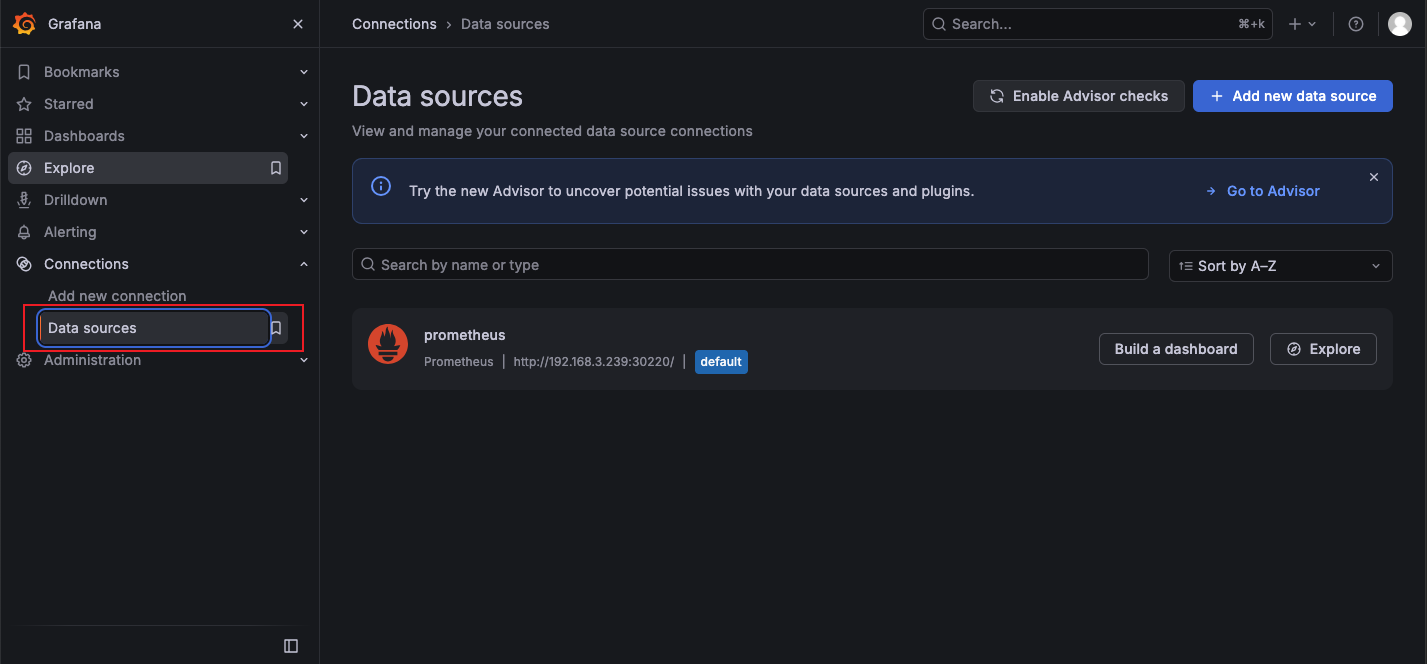

步骤 1：登录 Grafana，左侧菜单 → Connections → Data Sources

步骤 2：点击 Add data source → 选择 Prometheus

步骤 3：填写配置信息

配置项	填写内容
Name	Prometheus
URL	http://prometheus-server.monitoring.svc.cluster.local:80（集群内访问） 或 http://<NodeIP>:<NodePort>（NodePort 方式）
Access	Server (default)

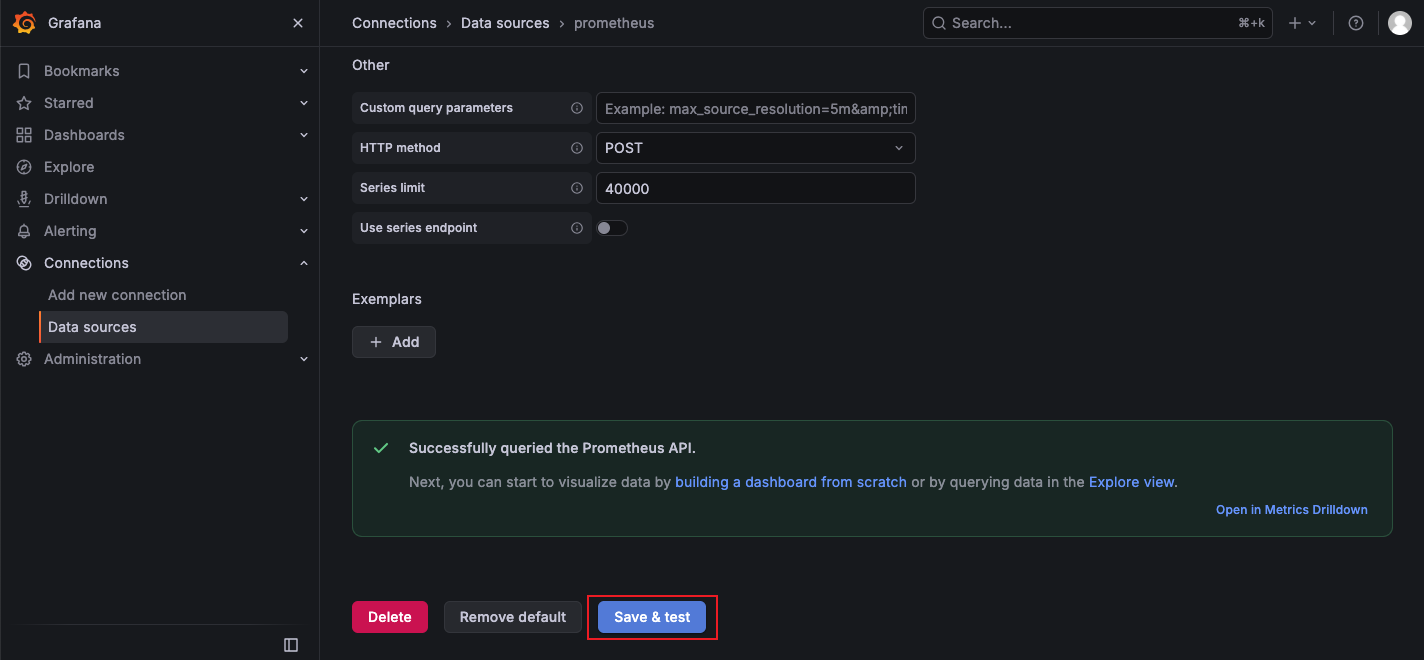

步骤 4：点击 Save & test，看到绿色成功提示即可。

1.2 导入 Dashboard

变量和 Panel 都需要在 Dashboard 中配置。导入 Dashboard：

1. 左侧菜单 → + → Import dashboard
2. 输入 Dashboard ID：17092（Kubernetes Persistent Volumes）
3. 点击 Load，选择 Prometheus 数据源
4. 点击 Import

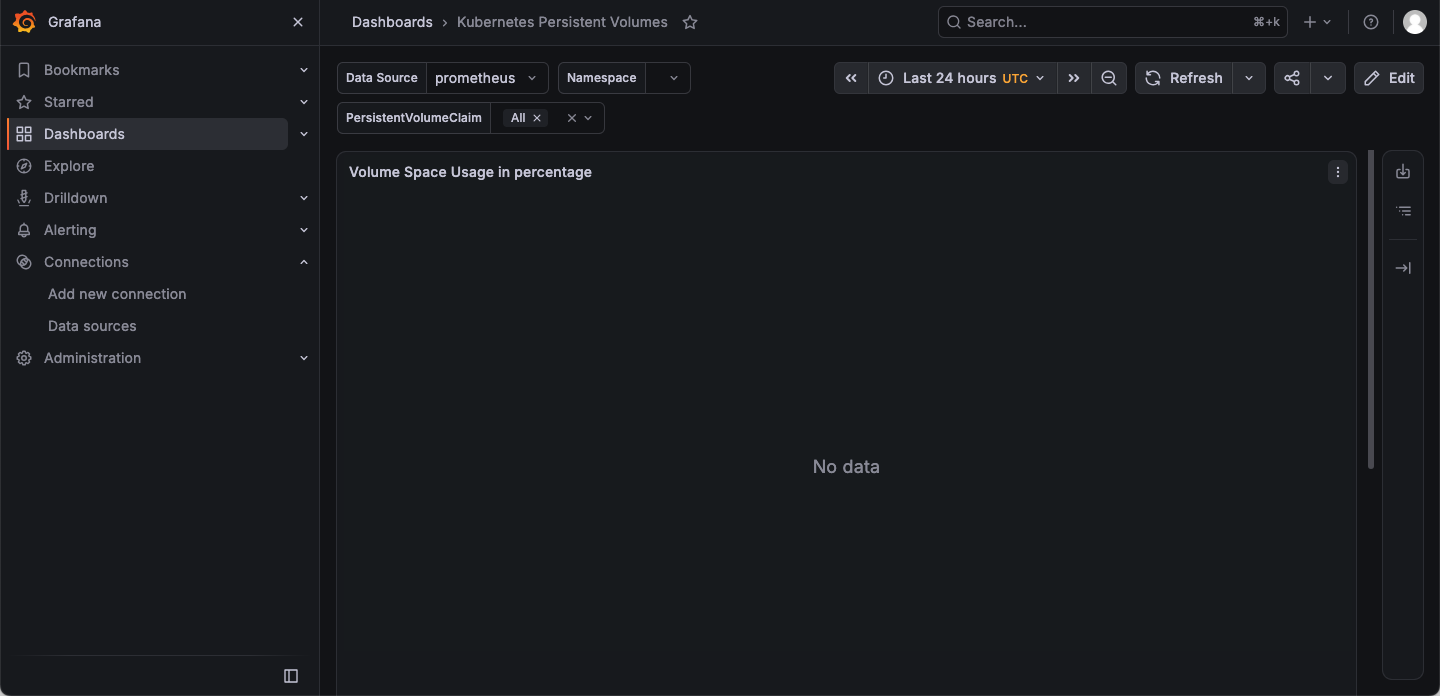

导入成功之后，默认情况是为 No data，原因是查询语法错误，需要我们来手动校正才可以展示可视化数据，不过在开始展示可视化数据之前我们，我们需要编写顶部的可视区域变量。

1.3 Dashboard 变量配置

变量（Variables）让 Dashboard 变得可交互。用户可以通过下拉菜单选择不同的 Namespace 和 PVC，无需手动修改查询语句。

变量一：cluster（集群选择）

如果您的 Prometheus 监控了多个 Kubernetes 集群，这个变量非常有用。

配置项	值
Name	cluster
Type	Query
Data source	Prometheus
Query	label_values(kubelet_volume_stats_used_bytes, cluster)
Include All option	✅ 勾选
Multi-value	✅ 勾选

说明：如果只有一个集群，可以跳过此变量或使用默认值。

变量二：namespace（命名空间）

这个变量用于筛选 Namespace，让用户只关注特定命名空间的 PVC。

配置项	值
Name	namespace
Type	Query
Data source	Prometheus
Query	label_values(kubelet_volume_stats_used_bytes, namespace)
Include All option	✅ 勾选
Multi-value	✅ 勾选
Refresh	On Dashboard Load

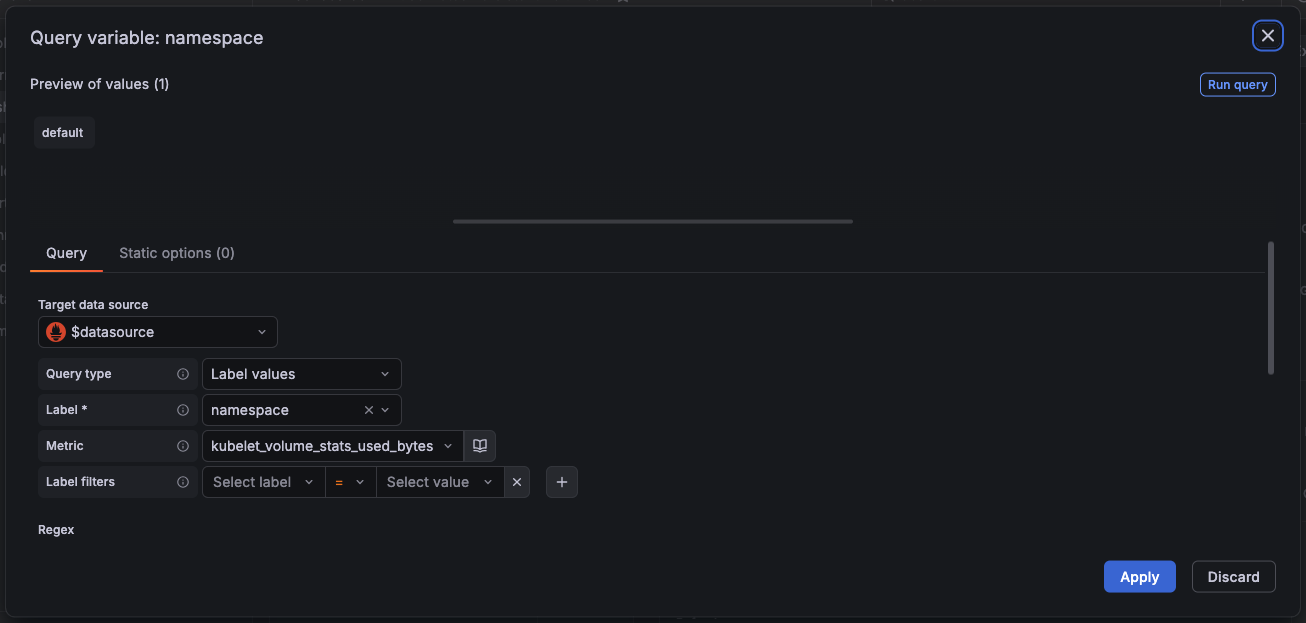

配置截图：

变量三：persistentvolumeclaim（PVC 选择）

这个变量是核心筛选器，用于选择具体的 PVC。

配置项	值
Name	persistentvolumeclaim
Type	Query
Data source	Prometheus
Query	label_values(kubelet_volume_stats_used_bytes{namespace="$namespace"}, persistentvolumeclaim)
Include All option	✅ 勾选
Multi-value	✅ 勾选
Refresh	On Dashboard Load

关键点：Query 中使用了 $namespace 变量，实现变量联动——选择 Namespace 后，PVC 列表自动刷新。

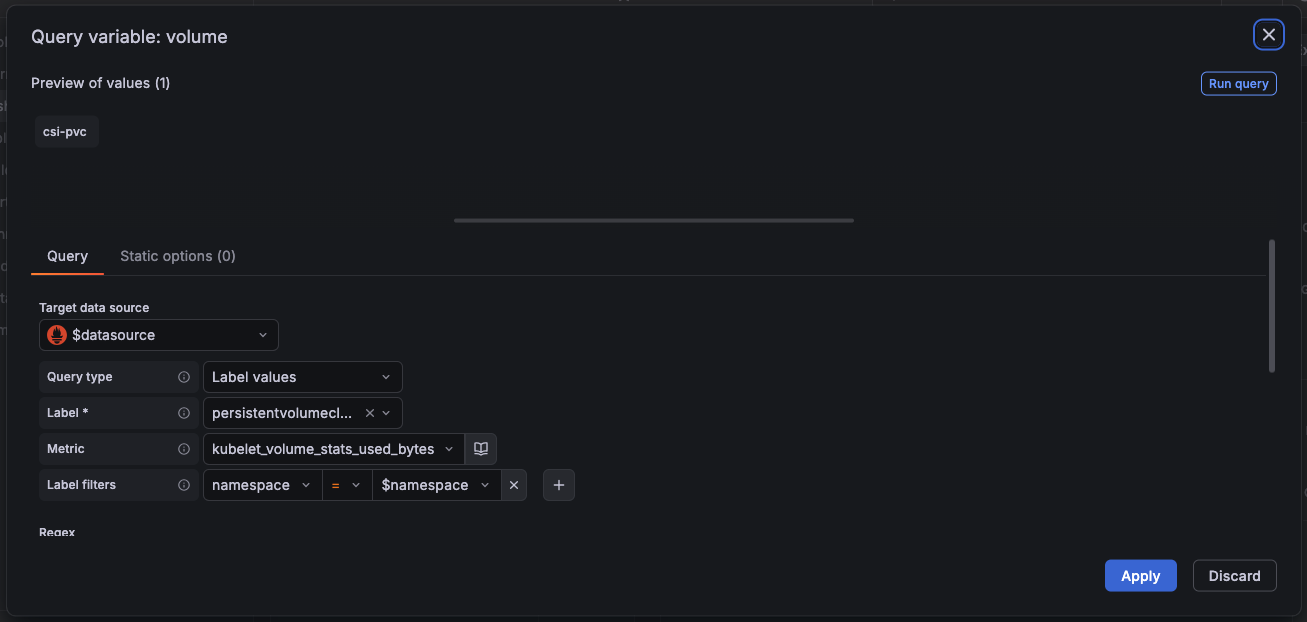

配置截图：

变量之间的联动关系

cluster → namespace → persistentvolumeclaim

变量	依赖	联动效果
cluster	无	选择集群
namespace	cluster（可选）	选择集群后，只显示该集群下的 Namespace
persistentvolumeclaim	namespace	选择 Namespace 后，只显示该 Namespace 下的 PVC

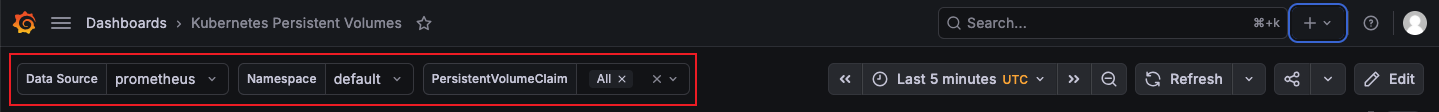

配置示例：

1.4 筛选器的使用技巧

技巧一：多选与全选

在变量配置中开启 Multi-value 和 Include All option：

• 用户可以同时选择多个 Namespace
• 选择 All 时，显示所有数据

技巧二：正则表达式过滤

如果只想显示特定的 PVC，可以在 Query 中使用正则：

label_values(kubelet_volume_stats_used_bytes{namespace="$namespace", persistentvolumeclaim=~"data-.*|pvc-.*"}, persistentvolumeclaim)

第二部分：添加 PV 监控 Panel

变量配置好后，我们添加一个 Stat 面板来展示 PVC 的使用情况。

2.1 添加 Panel

1. 进入 Dashboard → 点击右上角 Add → Add a new panel
2. Panel 标题填写：Volume stats for ${volume}

2.2 配置数据查询

配置项	值
Data source	Prometheus
Query A（总容量）Metric	kubelet_volume_stats_capacity_bytes
Query B（已用空间）Metric	kubelet_volume_stats_used_bytes
Query C（剩余空间）Metric	kubelet_volume_stats_available_bytes

说明：此处只需填写 Metric 名称即可。Grafana 会自动将 Dashboard 顶部的变量（$namespace、$volume）注入到查询中，无需手动添加 {} 过滤条件。

2.3 配置可视化选项

配置项	值
Panel type	Stat
Unit	bytes (IEC)
Stat style	Value
Orientation	Vertical（垂直排列）
Color mode	None

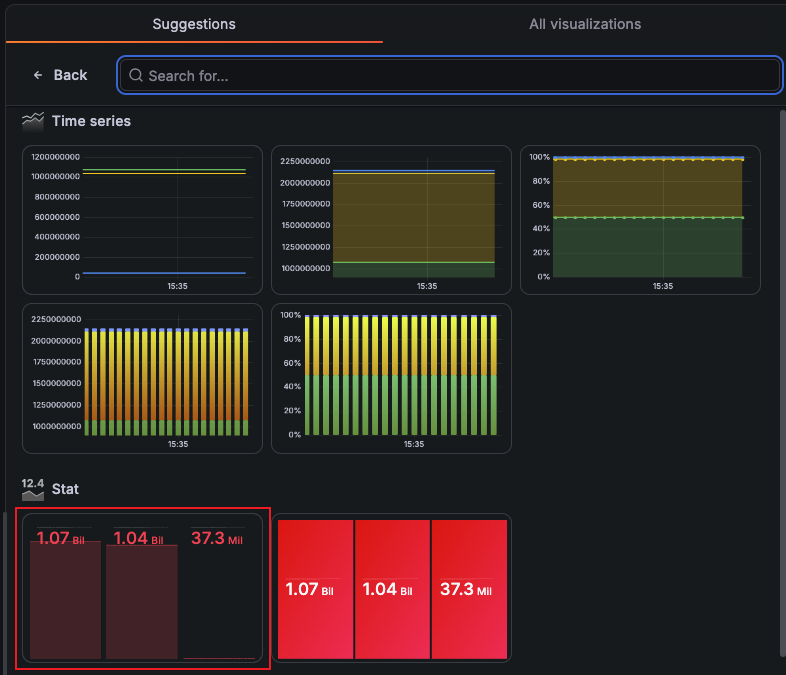

Panel type 面板类型

Unit 面板数据单位

Orientation

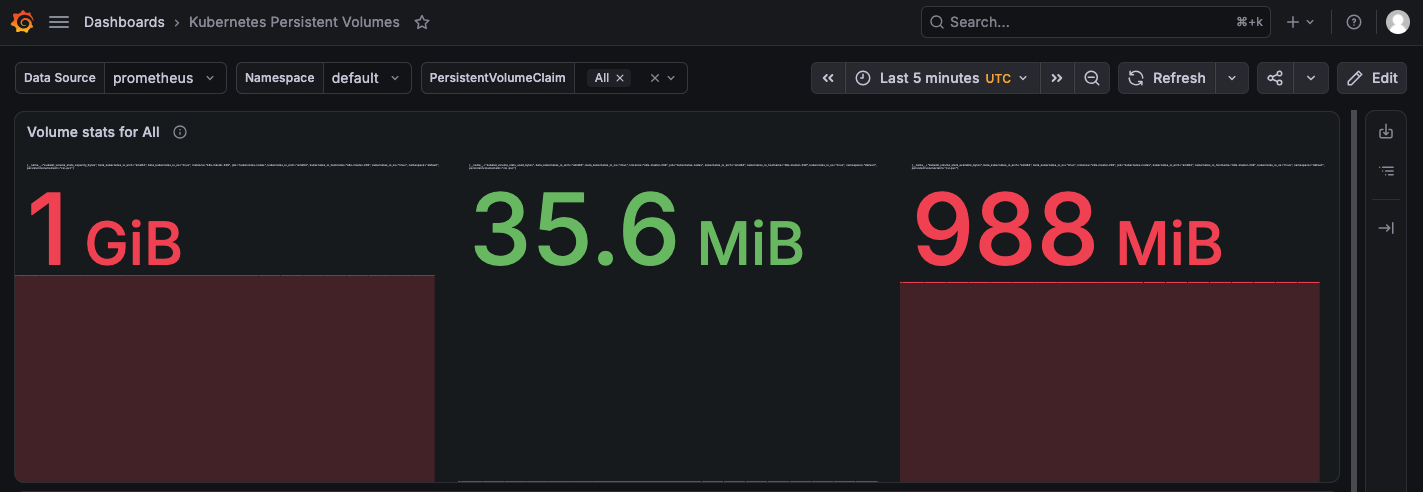

2.4 最终效果

配置完成后，Panel 会显示：

1 GiB    35.6 MiB    998 MiB

分别对应：总容量、已用空间、剩余空间（单位根据配置显示为 GiB）。

第三部分：排障与常见问题

Q1：导入 Dashboard 后默认的 Panel 显示 "No data"

原因：

1. 查询语言及过滤参数错误

解决方案：

删除 Panel，重新添加。

Q2：变量下拉框为空

原因：

2. Prometheus 数据源无数据
3. 变量的查询语法有问题

解决方案：

编辑变量删除多余的 filter 添加正确指标名称后，点击 run query 查询。

结语

通过本文，您已经掌握了在 Grafana 中配置 Kubernetes Persistent Volumes 监控仪表盘的完整流程：

1. ✅ 配置 Prometheus 数据源
2. ✅ 导入 Dashboard（ID: 17092）
3. ✅ 设置 Dashboard 变量（cluster、namespace、PVC），实现筛选联动
4. ✅ 修正查询语句，让 Panel 正确展示数据

核心思路：

• 先配筛选器：让用户能快速定位目标 PVC
• 再修正查询：让变量在 Panel 中真正生效
• 最终服务运维：在容量耗尽前提前预警

监控不是目的，稳定运行才是。希望本文能帮助您更好地守护 Kubernetes 集群的存储健康！

相关资源：

• kubelet_volume_stats 指标文档
• Grafana Stat 面板文档
• Grafana 变量文档
• kube-state-metrics 文档

本文全部操作在 Kubernetes 1.25+、Grafana 13.2.0、Prometheus v2.54.1 环境下验证通过。
